Setiap jenis kabel mempunyai kemampuan dan spesifikasinya yang berbeda,oleh karena itu dibuatlah pengenalan tipe kabel. Ada dua jenis kabel yang dikenal secara umum, yaitu twisted pair dan coaxial cable.
KABEL TWISTED PAIR
Jenis-jenis untuk Twisted Pair ( Sepasang kabel yang di-twist, yang jumlah pasangannya dapat terdiri dari dua, empat atau lebih. Kecepatan transfer data yang dapat dilayani sampai 1 Gbps. Konektor yang biasa digunakan adalah RJ-45 ) :
Jenis-jenis untuk Twisted Pair ( Sepasang kabel yang di-twist, yang jumlah pasangannya dapat terdiri dari dua, empat atau lebih. Kecepatan transfer data yang dapat dilayani sampai 1 Gbps. Konektor yang biasa digunakan adalah RJ-45 ) :
sumber ://www.glossary-tech.com/cable.htm and http://www.firewall.cx/cabling_utp.php
Pemberian kategori 1/2/3/4/5/6 merupakan kategori spesifikasi untuk masing-masing kabel tembaga dan juga untuk jack. Masing-masing merupakan seri revisi atas kualitas kabel, kualitas pembungkusan kabel (isolator) dan juga untuk kualitas “belitan” (twist) masing-masing pasang kabel. Selain itu juga untuk menentukan besaran frekuensi yang bisa lewat pada sarana kabel tersebut, dan juga kualitas isolator sehingga bisa mengurangi efek induksi antar kabel (noise bisa ditekan sedemikian rupa).Perlu diperhatikan juga, spesifikasi antara CAT5 dan CAT5 enchanced mempunyai standar industri yang sama, namun pada CAT5e sudah dilengkapi dengan insulator untuk mengurangi efek induksi atau electromagnetic interference. Kabel CAT5e bisa digunakan untuk menghubungkan network hingga kecepatan 1Gbps.
http://homepages.uel.ac.uk
KABEL COAXIAL
Kecepatan transfer data maksimal 10 Mbps. Coaxial sering digunakan untuk thick ethernet, thin ethernet, dan ARCnet. Coaxial dikenal dengan dua jenis, yaitu thick coaxial cable (mempunyai diameter lumayan besar) dan thin coaxial cable (mempunyai diameter lebih kecil).
Kecepatan transfer data maksimal 10 Mbps. Coaxial sering digunakan untuk thick ethernet, thin ethernet, dan ARCnet. Coaxial dikenal dengan dua jenis, yaitu thick coaxial cable (mempunyai diameter lumayan besar) dan thin coaxial cable (mempunyai diameter lebih kecil).
KABEL FIBER OPTIC (FO)
Pengertian
Kabel Fiber optic adalah sebuah kabel yang terbuat dari serat kaca dengan teknologi canggih dan mempunyai kecepatan transfer data yang lebih cepat daripada kabel biasa, biasanya fiber optic digunakan pada jaringan backbone (Tulang Punggung) karena dibutuhakan kecepatan yang lebih dalam jaringan ini,namun pada saat ini sudah banyak yang menggunakan fiber optic untuk jaringan biasa baik LAN, WAN maupun MAN karena dapat memberikan dampak yang lebih pada kecepatan dan bandwith karena fiber optic ini menggunakan bias cahaya untuk mentransfer data yang melewatinya dan sudah barang tentu kecepatan cahaya tidak diragukan lagi namun untuk membangun jaringan dengan fiber optic dibutuhkan biaya yang cukup mahal dikarenakan dibutuhkan alat khusus dalam pembangunannya.
Penyambungan
untuk penyambungan kabel fiber optik dibutuhkan alat khusus yang bernama FUSION SPLICER alat ini yang digunakan untuk menyambung dua ujung fiber optic dengan menggunakan panas alat ini butuh ketelitian yang sangat tinggi, alat ini dilengkapi dengan alat pengukur karena setiap ingin menyambung dua sisi FO harus diukur terlebih dahulu dan ukurannya harus sama antara ujung A dan ujung B dan kedua ujung FO harus benar2 bersih (biasanya digunakan alcohol 95% dan tisu untuk membersihkan ujung FO yang sudah dikupas) karena apabila ada kotoran sedikit saja maka FUSION SPLICER tidak akan bisa digunakan alias menolak untuk melakukan penyambungan.

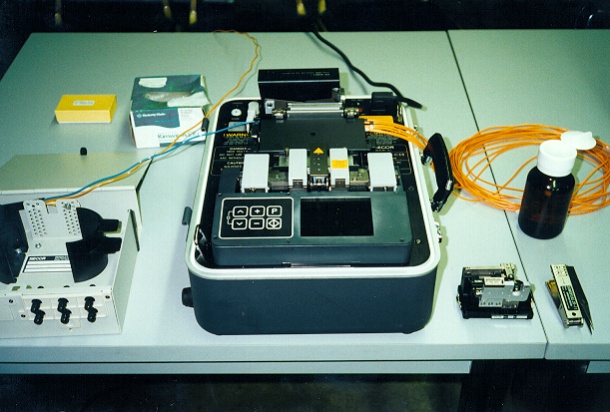

X77 Micro Fusion Splicer
Kabel Fiber optic adalah sebuah kabel yang terbuat dari serat kaca dengan teknologi canggih dan mempunyai kecepatan transfer data yang lebih cepat daripada kabel biasa, biasanya fiber optic digunakan pada jaringan backbone (Tulang Punggung) karena dibutuhakan kecepatan yang lebih dalam jaringan ini,namun pada saat ini sudah banyak yang menggunakan fiber optic untuk jaringan biasa baik LAN, WAN maupun MAN karena dapat memberikan dampak yang lebih pada kecepatan dan bandwith karena fiber optic ini menggunakan bias cahaya untuk mentransfer data yang melewatinya dan sudah barang tentu kecepatan cahaya tidak diragukan lagi namun untuk membangun jaringan dengan fiber optic dibutuhkan biaya yang cukup mahal dikarenakan dibutuhkan alat khusus dalam pembangunannya.
Penyambungan
untuk penyambungan kabel fiber optik dibutuhkan alat khusus yang bernama FUSION SPLICER alat ini yang digunakan untuk menyambung dua ujung fiber optic dengan menggunakan panas alat ini butuh ketelitian yang sangat tinggi, alat ini dilengkapi dengan alat pengukur karena setiap ingin menyambung dua sisi FO harus diukur terlebih dahulu dan ukurannya harus sama antara ujung A dan ujung B dan kedua ujung FO harus benar2 bersih (biasanya digunakan alcohol 95% dan tisu untuk membersihkan ujung FO yang sudah dikupas) karena apabila ada kotoran sedikit saja maka FUSION SPLICER tidak akan bisa digunakan alias menolak untuk melakukan penyambungan.
X77 Micro Fusion Splicer
